２００９年７月 by KEN

パソファミ　ワンダースワン吸い出し機　自作製作

ご注意

１.当方ＫＥＮは、この吸い出し方法を数十回試した結果、何の異常もありませんでしたが、
この吸い出し方法が原因で破損等が生じても、ＫＥＮまたはパソファミ管理者は一切の責任を負いません。
自己責任となりますのでご了承下さい。

２.この吸い出し機（アダプター）は、パソファミのカメレオンＵＳＢ専用となりますので、
「パソファミユーザー登録」と「カメレオンＵＳＢ（吸い出し機本体）」が必要となります。詳しくはこちらをご覧下さい。
既にユーザー登録済みでカメレオンＵＳＢをお持ちの方は、この吸い出し機（アダプター）を製作するだけでよろしいです。

３.ＲＯＭの吸い出しのみでＳＲＡＭ／ＥＥＰ（バックアップメモリー）の読み書きはできません。

項　目

１.吸い出し機　製作方法（カメレオンＵＳＢ専用アダプター）

２.カラー吸い出し用拡張カートリッジ　製作方法

３.吸い出し手順

４.吸い出し状況

５.参考資料　コネクターピン番号

■はじめに

この吸い出し機（アダプター）だけでは、モノクロカートリッジしか吸い出せません。
カラー・両対応カートリッジを吸い出す場合は、このアダプターに拡張カートリッジの増設が必要となります。
拡張カートリッジの増設方法は「２.ワンダースワンカラー吸い出し用拡張カートリッジ　制作方法」をご覧下さい。

■最低限必要なもの

・カメレオンＵＳＢ [要パソファミユーザー登録]
・ワンダースワンコネクター [ジャンクのスワン本体等から取り外す]　１個
・ピンヘッダオス　[40P 2×20(２列タイプ 2.54mmピッチ)]　２個
・配線 [細いもの　太さ0.5mm〜0.8mm]　UL3517 AWG32(外形0.54mm）等　1〜2mぐらい
・ユニバーサル基盤　[95×72mmぐらいのもの　カラー吸い出しをする方は138×95mmがよいと思います]　１枚
・ダイオード [1S1588 又は 1S2076A]　１個

■ワンダースワン吸い出し機製作方法

１.ジャンクのワンダースワン・ワンダースワンカラー・スワンクリスタルからコネクターを取り外します。
　取り外し方：マイナスドライバー等でコネクターの片方を持ち上げながら、コテをスライドするように当てて、除々に取り外します。

２.下表に従って結線します。（カメレンＵＳＢ側の配線には、２列タイプのピンヘッダオス[2.54mmピッチ]が必要です。）

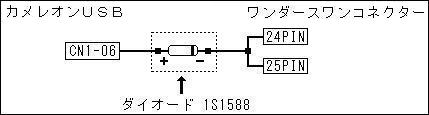

　　カメレオンＵＳＢ側 [CN1-06] とワンダースワンコネクター側 [24ピン、25ピン] の間にダイオード[1S1588又は1S2076A]を挟んで下さい。
　　極性に注意して下さい。
　　ピン番号は、「５.参考資料　コネクターピン番号」をご覧下さい。

■吸い出し手順は、「３.ワンダースワン吸い出し手順」をご覧下さい。

■ワンダースワンカラー吸い出しに必要なもの

１.動作する「ワンダースワン本体」又は、「ワンダースワンカラー本体」のどちらかが必要です。（以下から「本体」とします）
２.吸い出し機一式（ワンダースワンアダプター　＋　カメレオンＵＳＢ [要パソファミユーザー登録]）
３.カラー用拡張カートリッジ

■カラー用拡張カートリッジ製作方法

カラー用拡張カートリッジをワンダースワンアダプターに増設することによりカラー・両対応の吸い出しができるようになります。
また、吸い出し時には、本体が必要となります。（スワンクリスタルでは吸い出し確認していません。）
ここでは、ワンダースワンアダプターがすでに出来上がっていることを前提に説明いたします。
ワンダースワンアダプターがまだ出来上がっていない場合は、「1.ワンダースワン吸い出し機　製作方法」を先に完成させて下さい。

用意するもの

・壊してもいいワンダースワンカートリッジ（カラー・モノクロ・両対応　どれでも良い）
・ヘックスローブドライバー[ドライバー先端：]（なければ小さいマイナスドライバー）
・ニッパー、カッター、ヤスリ
・ハンダ、ハンダゴテ（30W程度のもの）
・配線 [細いもの　太さ0.5mm〜0.8mm]　UL3517 AWG32(外形0.54mm）等　15cm×48本＝約8m
・3Pスライドスイッチ２個（ＯＮ−ＯＦＦができるスイッチ）

１.カートリッジ裏のネジをヘックスローブドライバーで２本外します。(赤丸）

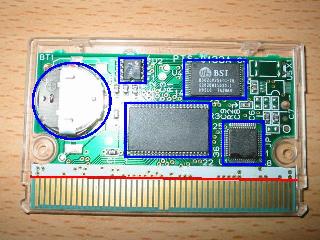

２.画像の赤線をカッターでパターンカットして、青枠のＲＯＭ類や電池をニッパーで剥ぎ取ります。
　カッターの取扱いに注意して下さい。

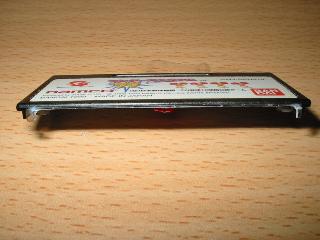

３.上ブタの前の部分をニッパで切り取ります（赤線部分）。切り取った後、ヤスリで綺麗にします。

　→　

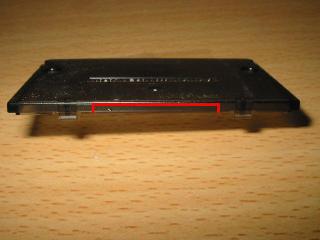

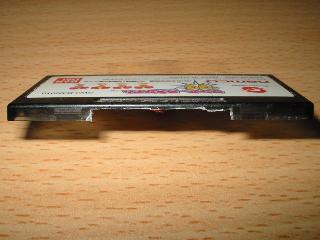

４.上ブタの後ろの部分をニッパで切り取ります（赤線部分）。切り取った後、ヤスリで綺麗にします。

　→　

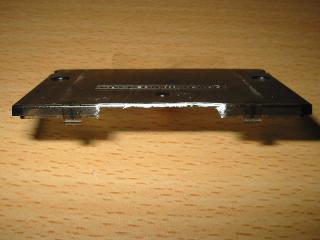

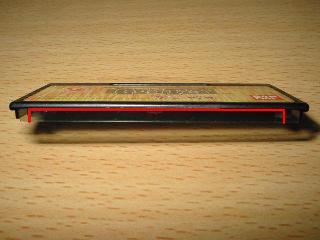

５.下ブタの後ろの部分をニッパで切り取ります（赤線部分）。切り取った後、ヤスリで綺麗にします。

　→　

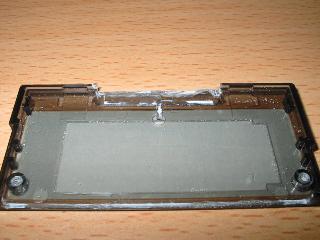

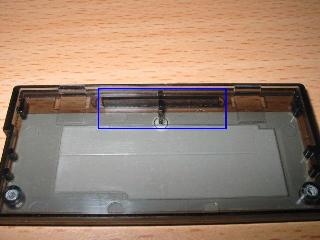

６.上ブタ裏の十字（青枠）に出っ張った部分をヤスリやニッパーで削り取ります。

　→　

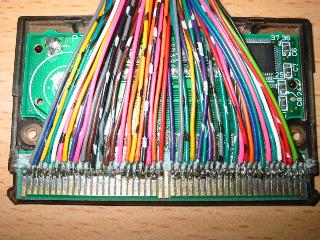

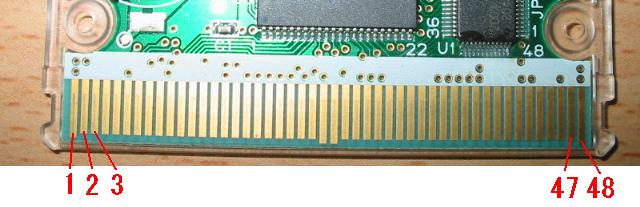

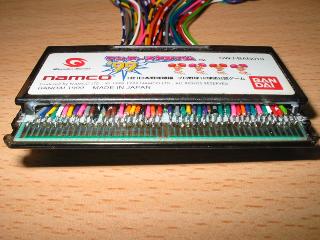

７.あらかじめ端子上部（赤い部分）にハンダを盛っておき、全ての端子に配線をハンダ付けします。
　配線の長さは15cmぐらいが良いと思います。
　注意：あまりハンダが広がらないようにして下さい。本体にカートリッジが刺さらなくなります。
　もし、ハンダが広がってしまった場合は、ハンダ吸い取り線などを使用してハンダを吸い取って下さい。

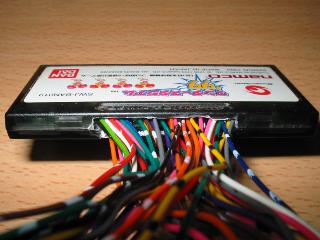

８.全ての端子に配線したら拡張カートリッジの本体差込側は完成です。

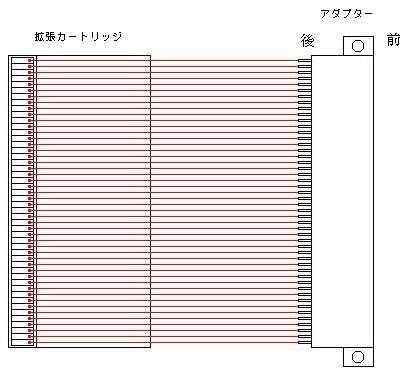

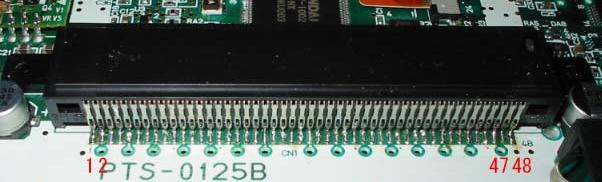

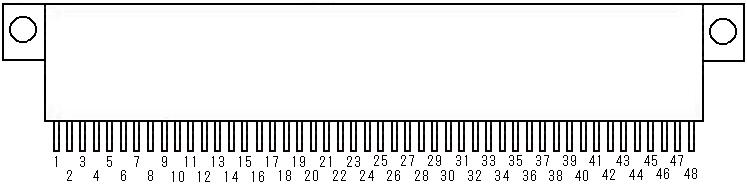

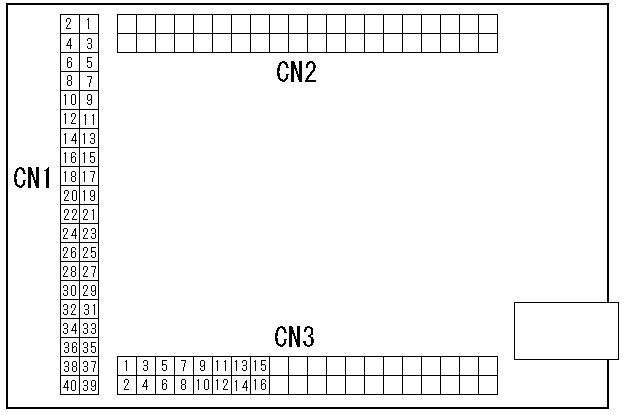

９.次は同じピン番号どおし、アダプター端子にも配線します。ピン番号は、「５.参考資料　コネクターピン番号」をご覧下さい。

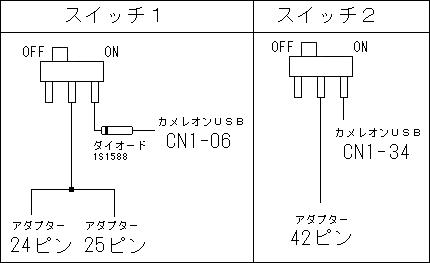

　そして、ワンダースワンアダプターに図のとおりスイッチを２個増設します。

赤文字：増設するもの
　

１０.完成したら、次の動作確認をします。

注意：まだ吸い出し作業ではないので、ワンダースワンアダプターをカメレオンＵＳＢにセットしません。

�T　カラー用拡張カートリッジを本体にセットします。
　　注意：奥まで刺さないように注意して下さい。
�U　ワンダースワンアダプターに動作するカートリッジをセットします。
　　注意：本体が「ワンダースワン」の場合は、モノクロカートリッジをセットして下さい。
�V　増設したスイッチ１と２をＯＦＦにします。
�W　本体のPOWERをＯＮにして、ゲーム画面が表示されたら拡張カートリッジの配線は成功で完成です。
　　注意：ゲーム画面が表示しない場合は、配線のミス等が原因です。下記の「ゲーム画面が表示しない場合」を参考に確認して下さい。
�X　本体のPOWERをＯＦＦにして、拡張カートリッジを抜きます。
�Y　増設したスイッチ１と２をＯＮにします。
�Z　吸い出し手順は、「３.ワンダースワン吸い出し手順」をご覧下さい。
　

■ゲーム画面が表示しない場合

・本体の電池を確認して下さい。
・増設したスイッチ１と２がＯＦＦになっているか確認して下さい。
・何回かカートリッジの抜き差しを行って下さい。
・カラー用拡張カートリッジとワンダースワンカートリッジの端子を綿棒等で綺麗に拭いて下さい。
・配線が綺麗にハンダ付けされているか確認して下さい。
・配線がショートしていないか確認して下さい。
・同じピン番号どおし配線されているか確認して下さい。
　

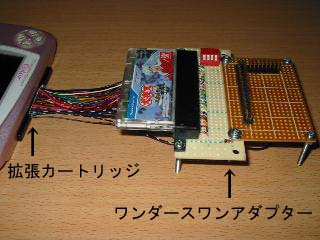

■製作例

■前準備

１.パソファミ最新バージョンをダウンロードして、インストールして下さい。

２.ワンダースワンアダプターに吸い出すカートリッジをセットします。

３.ワンダースワンアダプターにカメレオンＵＳＢをセットします。

４.カメレオンＵＳＢをパソコンのＵＳＢ端子に接続します。

５.パソファミを起動します。

６.ツールバーの「吸出」ボタンをクリックします。

７.ゲーム機を「ワンダースワン」にします。

■吸い出し

　注意：本体の電池は新しいものを使って下さい。電池が消耗していると旨く吸い出しが出来ないことがあります。

１.パソファミの「自動吸出し開始」をクリックします。

２.メッセージボックスのメッセージにしたがってください。

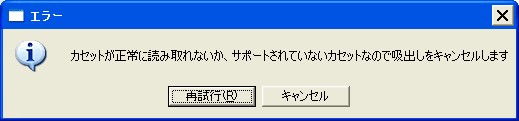

３.もし、下記のエラーメッセージが表示されたら、必ず「キャンセル」して、１からやり直して下さい。

４.あとは、メッセージの指示に従って下さい。

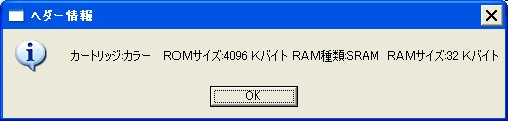

５.吸い出しが終了したら参照で保存するフォルダと名前を入力して「ＷＳファイル保存」をクリックします。

６.続けて違うカートリッジの吸い出しを行う場合は、「カセット入替」をクリックして下さい。
　※メッセージボックスのメッセージにしたがってください。そして1から行ってください。

■吸い出しが出来ない場合

何度試しても「カセットが正常に読み取れないか、サポート・・・・・・」と表示されたら、下記を参考に対処して下さい。

・カートリッジの端子を綿棒等で綺麗に拭いて下さい。
・本体の電池を確認して下さい。
・何回かカートリッジの抜き差しを行って下さい。
・配線が取れていないか確認して下さい。
・コンピュータを再起動して試して下さい。

１.ワンダースワンコネクター

２.ワンダースワンカートリッジ

３.カメレオンＵＳＢ
